一、系統概述
RKS3006 建筑能耗監測管理系統使用物聯網技術，采集分布建筑物各處的電表、水表、燃氣表等能源計量儀表的各種 參數，建立建筑物本地的能耗監測管理系統。
RKS3006 建筑能耗監測管理系統同時使用大數據技術，對各種數據進行處理與存儲。為滿足用戶對能源消耗的精細化 管理，系統提供實時監測、能源看板、能耗統計、能耗分析、費用分析、用戶報告、異常報警等多種功能。目的是為用戶 節能提供一個有效的管理手段。
RKS3006Cloud 建筑能耗監測管理系統云平臺，是以 RKS3006 建筑能耗監測管理系統做為建筑物的本地系統，連通互聯 網外網,接入云平臺后建成云平臺。云平臺支持用戶進行遠程 PC 機、移動 APP 的登錄訪問與各種操作。
RKS3006 建筑能耗監測管理系統所實現的本地監測與管理各種功能，通過聯接互聯網建立云平臺后，在 RKS3006Cloud 建筑能耗監測管理系統云平臺上同樣實現與本地監測與管理的所有相同功能。
二、應用場所
適用于新建或改擴建的辦公建筑和公共建筑、集團公司、工業園區、大型物業、學校、醫院、企業等不同行業的能耗 監測與管理的系統設計、施工和運行維護。
三、系統結構圖
RKS3006Cloud 建筑能耗監測管理系統云平臺，采用分布式組網結構。平臺系統分為設備感知層（包括第三方子系統）、 網絡傳輸層、中心監控管理層、云端平臺層與客戶應用層。
3.1 設備感知層 設備感知層通過智能儀表與智能傳感器對實時參數進行監測和計量，設備感知層作為云平臺的基礎數據來源。建筑能 耗監測管理系統可方便接入第三方子系統，做為系統的綜合數據來源。
3.2 網絡傳輸層 網絡傳輸層通過強大的通訊協議轉換功能,將采集到的設備感知層的數據傳遞到本地監控中心及云端平臺層，起到承上 啟下的作用。
3.3 本地監控中心管理層 建筑能耗監測管理系統可以在建筑物本地設置監控中心，方便建筑物現場的監測與管理。也可以直接上傳云平臺。
3.4 云端平臺層與云端客戶應用層 云平臺采用云計算技術架構，由云數據服務器、云Web服務器等多個服務器組成，完成實時的數據采集、數據存儲、 數據計算與數據分析，并通過Web服務器提云端供客戶應用。 云端應用層是面向客戶端，給客戶端PC、移動PC、手機APP等智能終端提供遠程登錄訪問、監視、控制、能效管理 與設備運維等云端應用服務。 云端應用層采用最新的H5和APP技術，跨平臺通過客戶端瀏覽器和移動APP即可訪問平臺，不需要再單獨安裝客戶端 軟件。

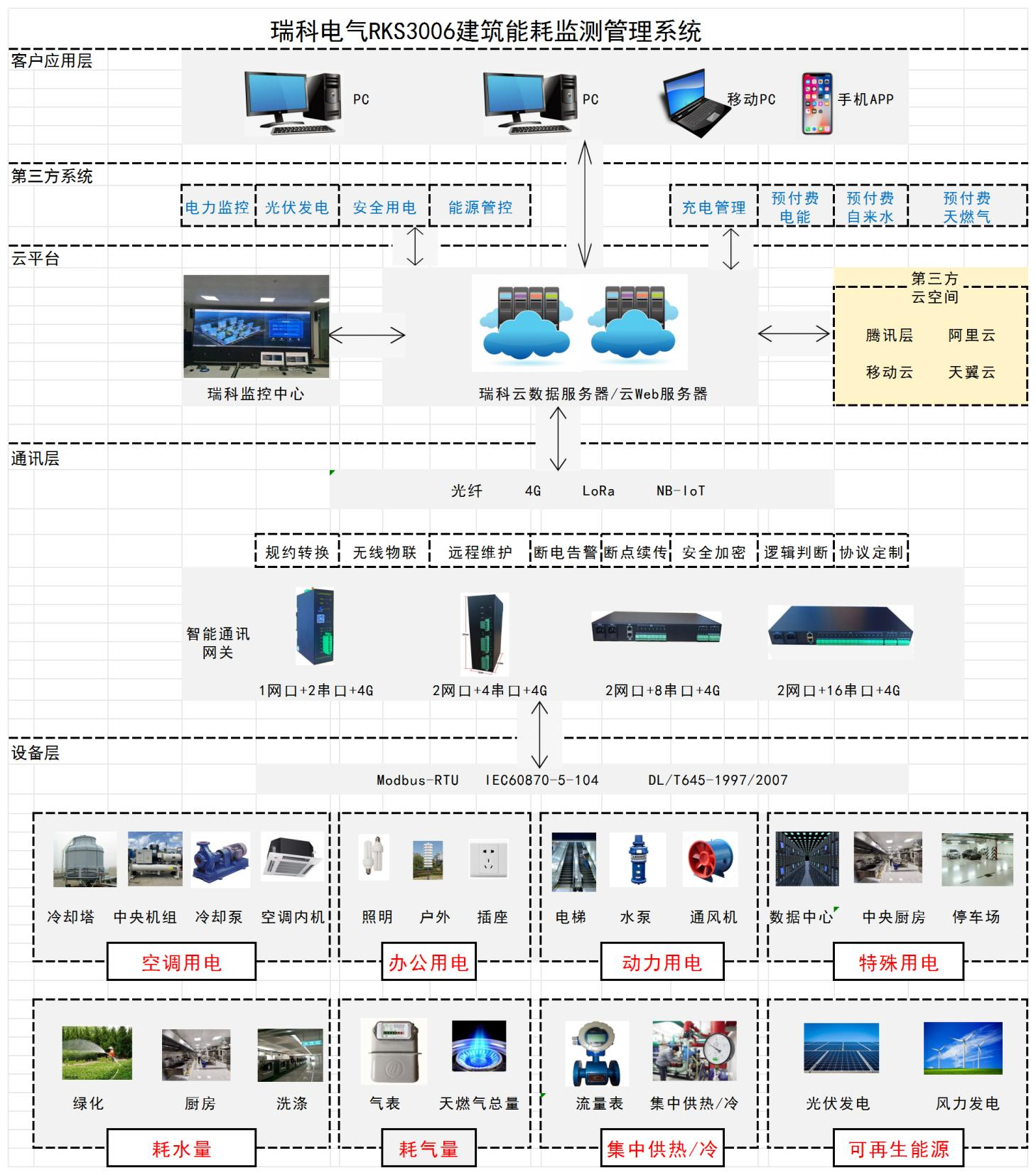

3.5 RKS3006建筑能耗監測管理系統結構示意圖
四、系統功能

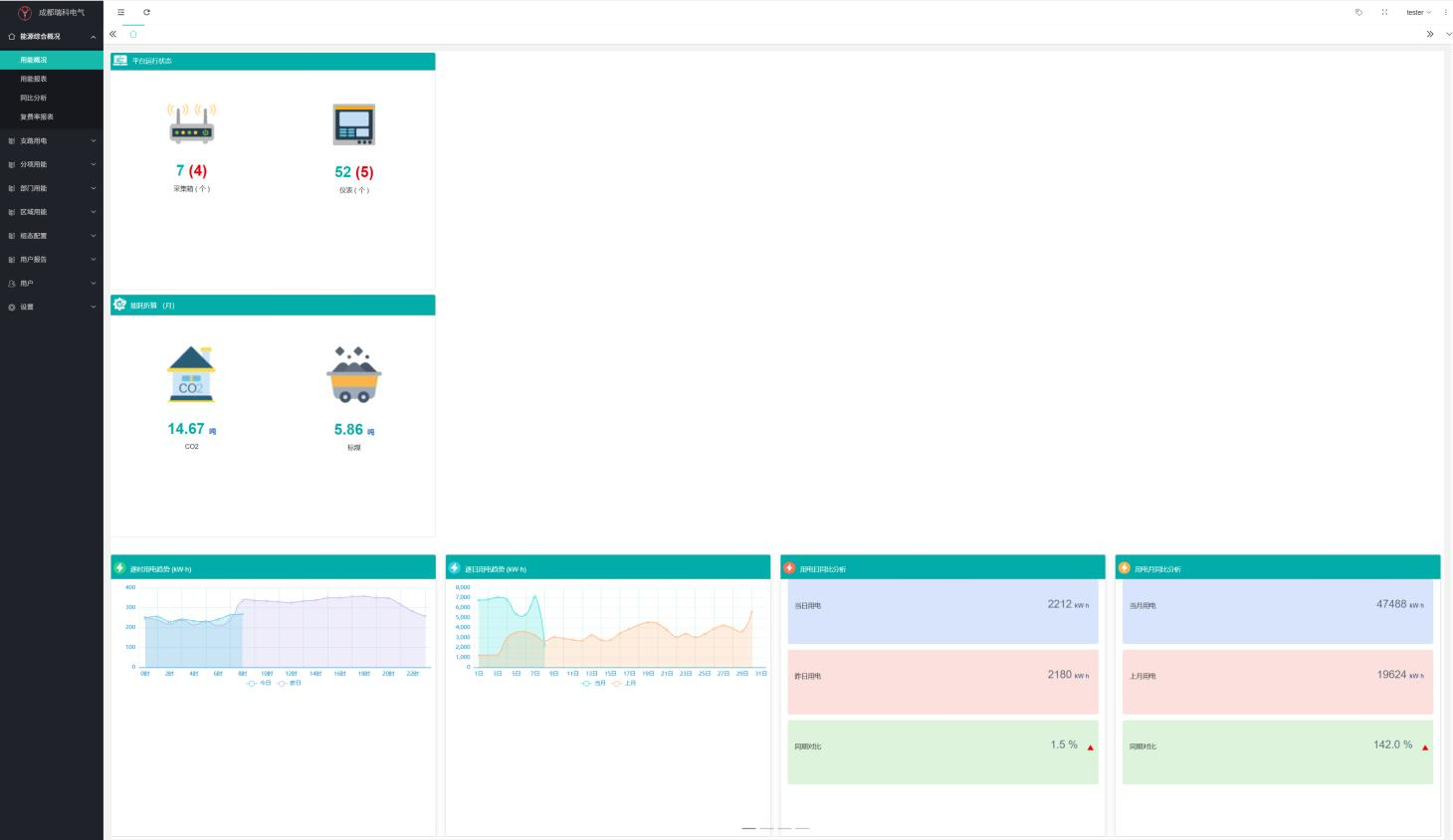

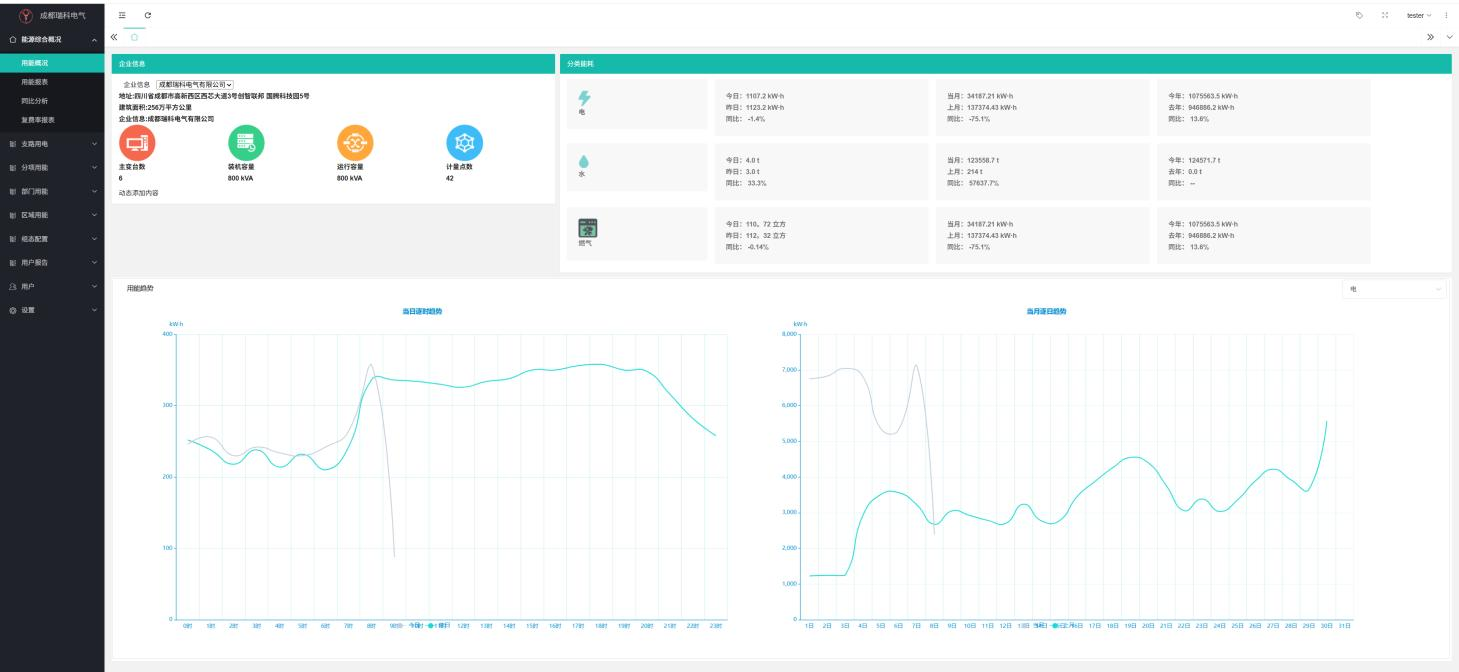

4.1 系統概況
RKS3006 建筑能耗監測管理系統的運行狀態，以及當月能耗折算、各能耗逐時、逐月曲線，當日和當月能耗同比分析， 地圖導航及工單管理管內容，在菜單界面滾動顯示。

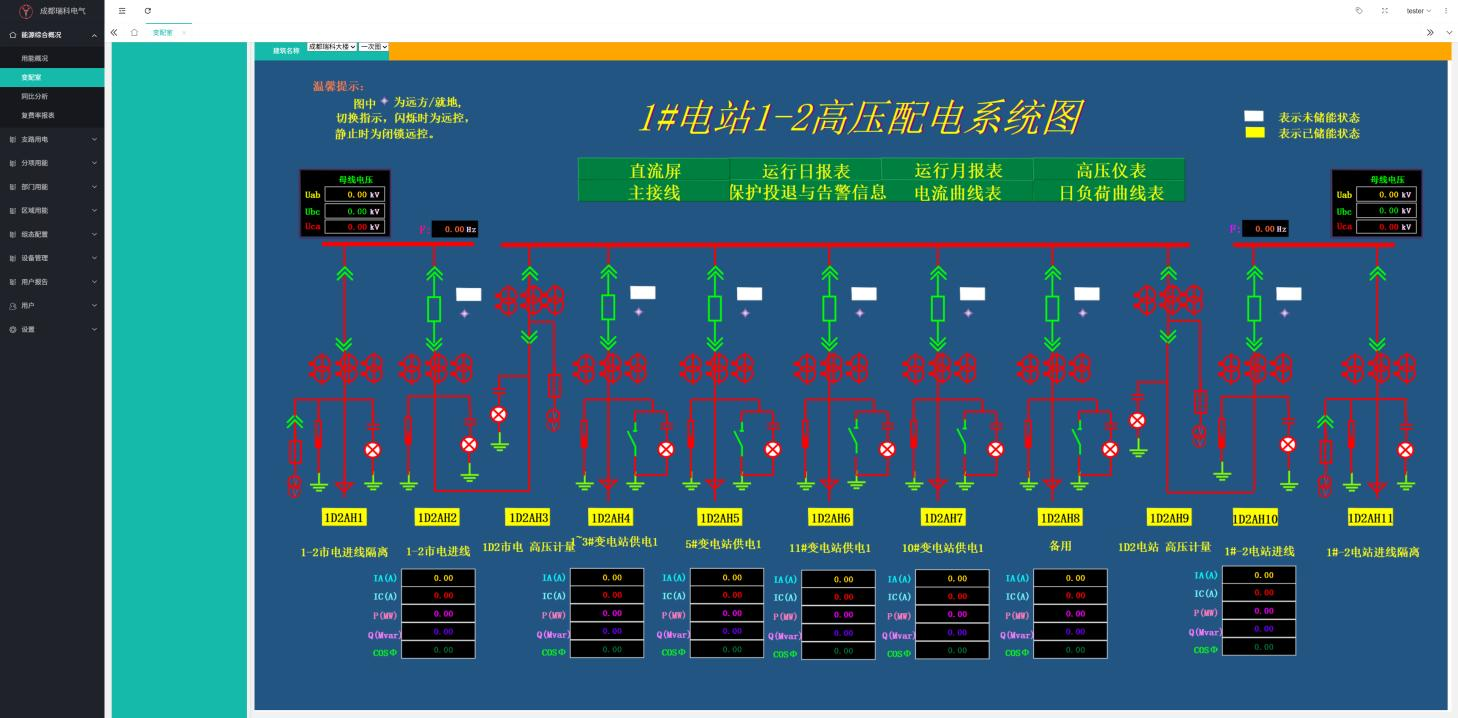

4.2 配電監測與管網圖
以變電站配電結構一次接線圖或建筑水、燃氣管網圖展示結構中各重要節點數據，方便用戶掌握能源運行時參數。
4.3 視頻監控 支持視頻實時監控，可遠程視頻、語音指導現場操作。可實現告警、視頻聯動。

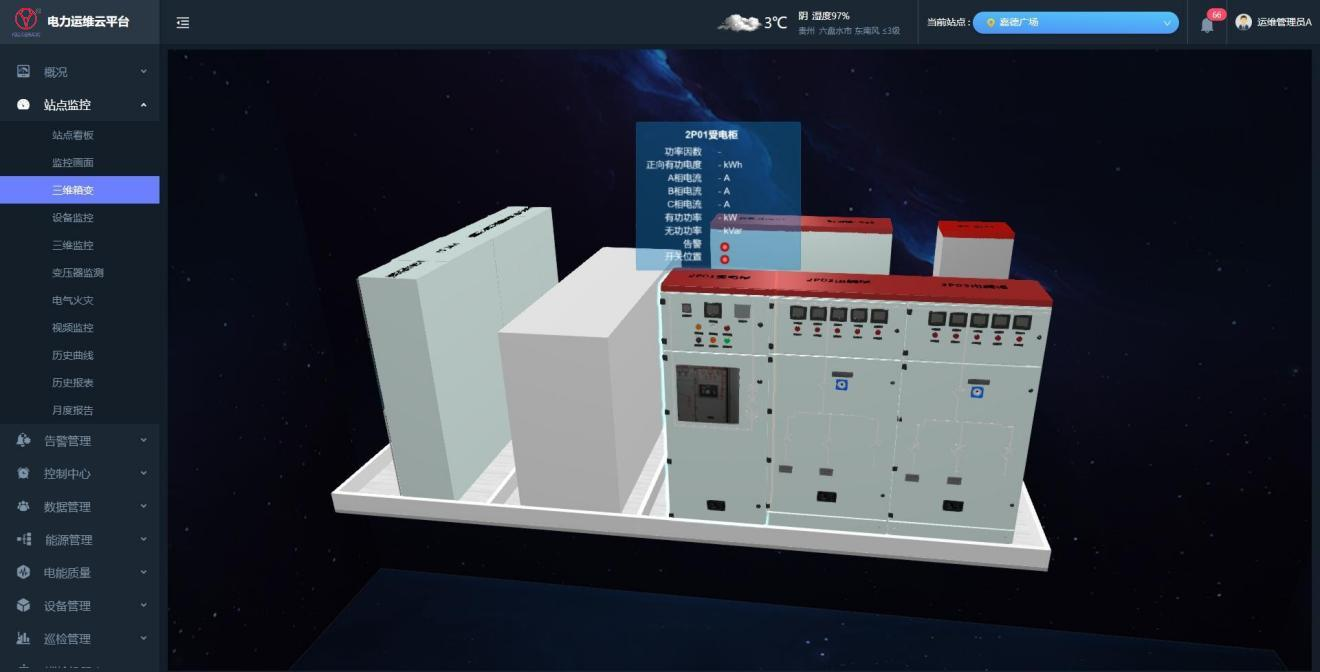

4.4 三維展示 通過 3D 圖形方式展示項目現場模擬圖，以更直觀的方式對項目中建筑或設備數據進行動態展示。

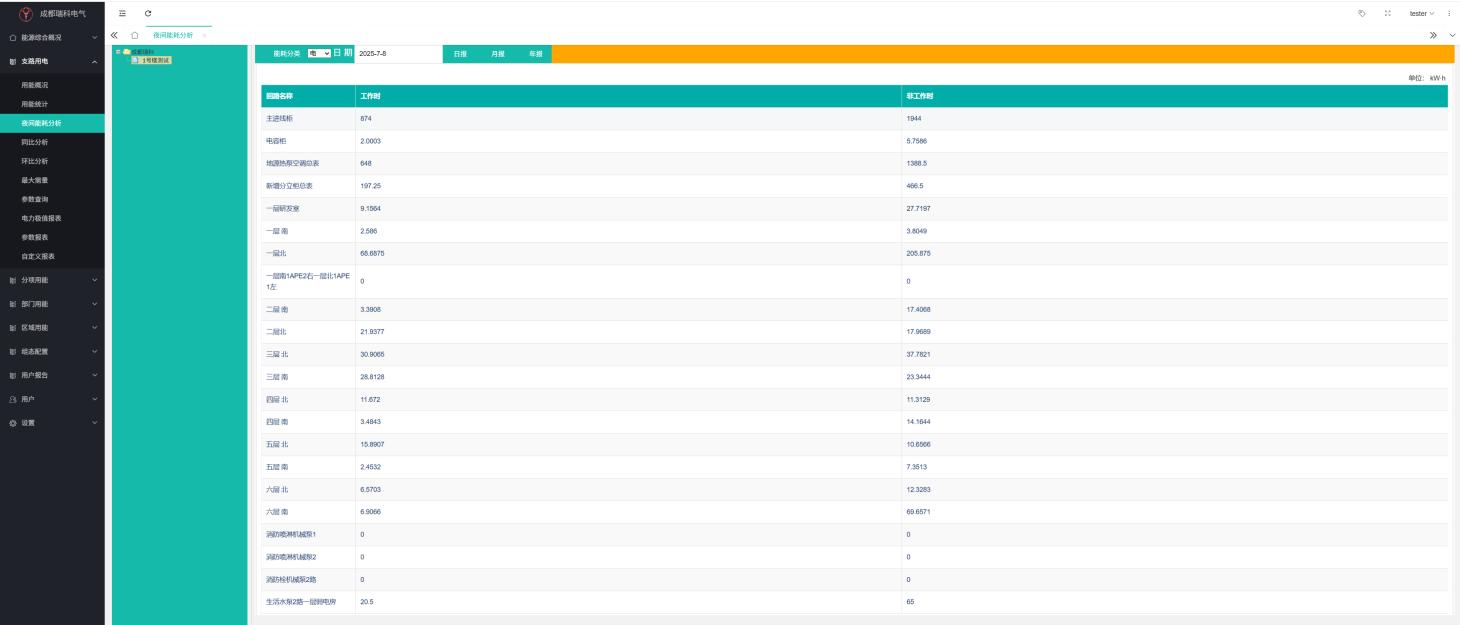

4.5 能耗統計 RKS3006 建筑能耗監測管理系統對建筑物，以及建筑內部各區域、分項、支路等結構，按日、月、年報表的形式進行 統計，按分類能源的用能消耗進行統計。 系統支持報表數據導出 EXCEL，支持選擇建筑數據進行生成柱狀圖等。

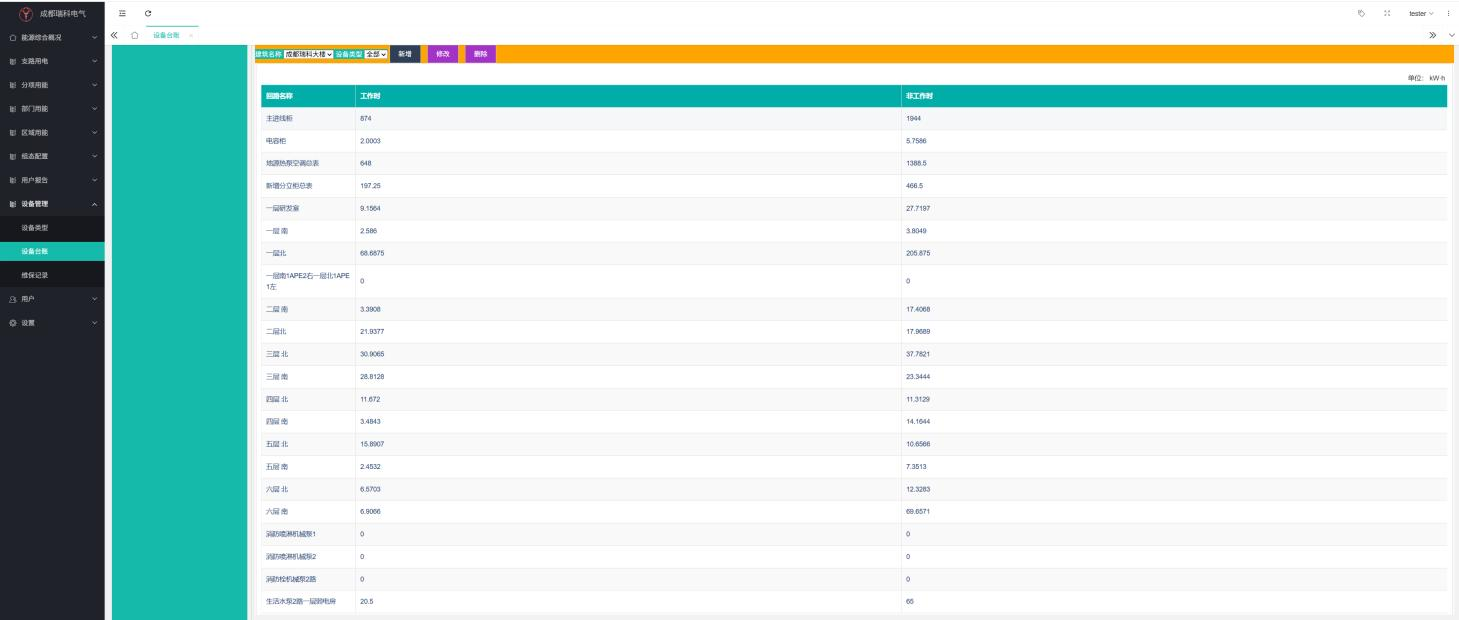

4.6 電能復費率統計 系統對電能復費率報表按日、月、年統計，對單棟建筑下不同支路的尖、峰、平、谷用電量及成本費用進行統計分析。 系統支持報表數據導出 EXCEL，支持選擇建筑數據進行生成柱狀圖等。

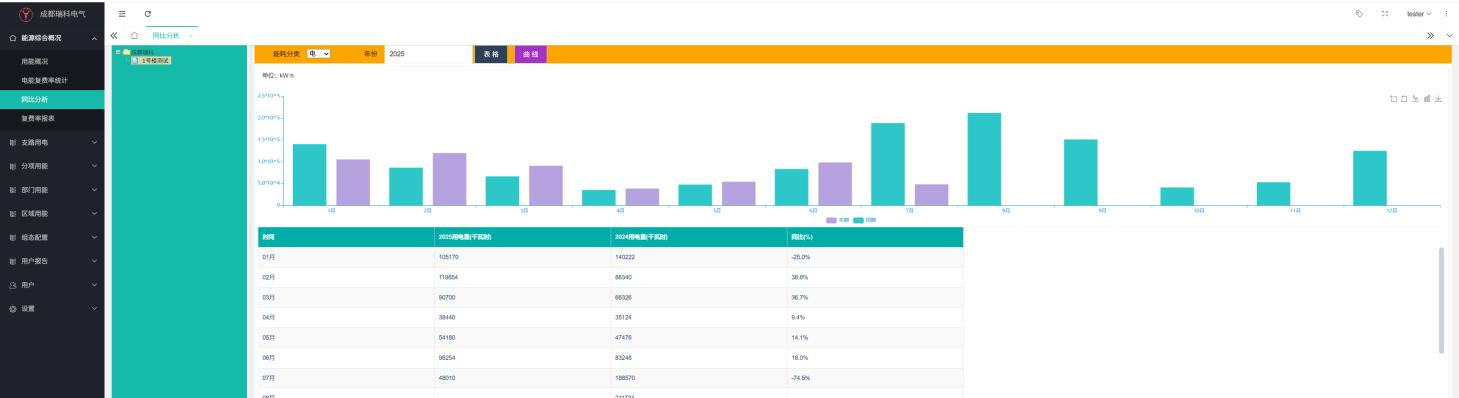

4.7 能耗同比分析 系統對建筑、分項、區域、支路等用能，按日、月、年以圖形和報表結合的方式進行用能數據同比分析。

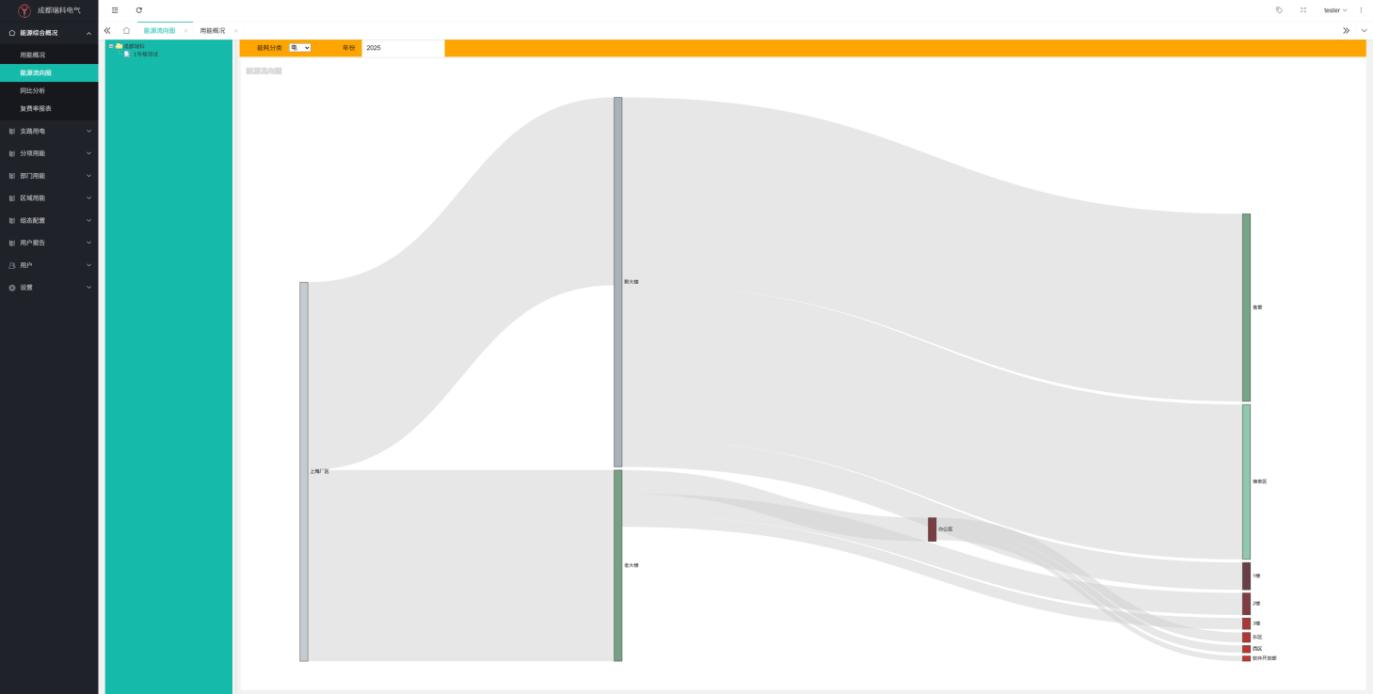

4.8 能源流向圖 能源流向圖展示單棟建筑指定時段內各類能源從源頭到末端的的能源流向，支持按原始值和折標值查看。

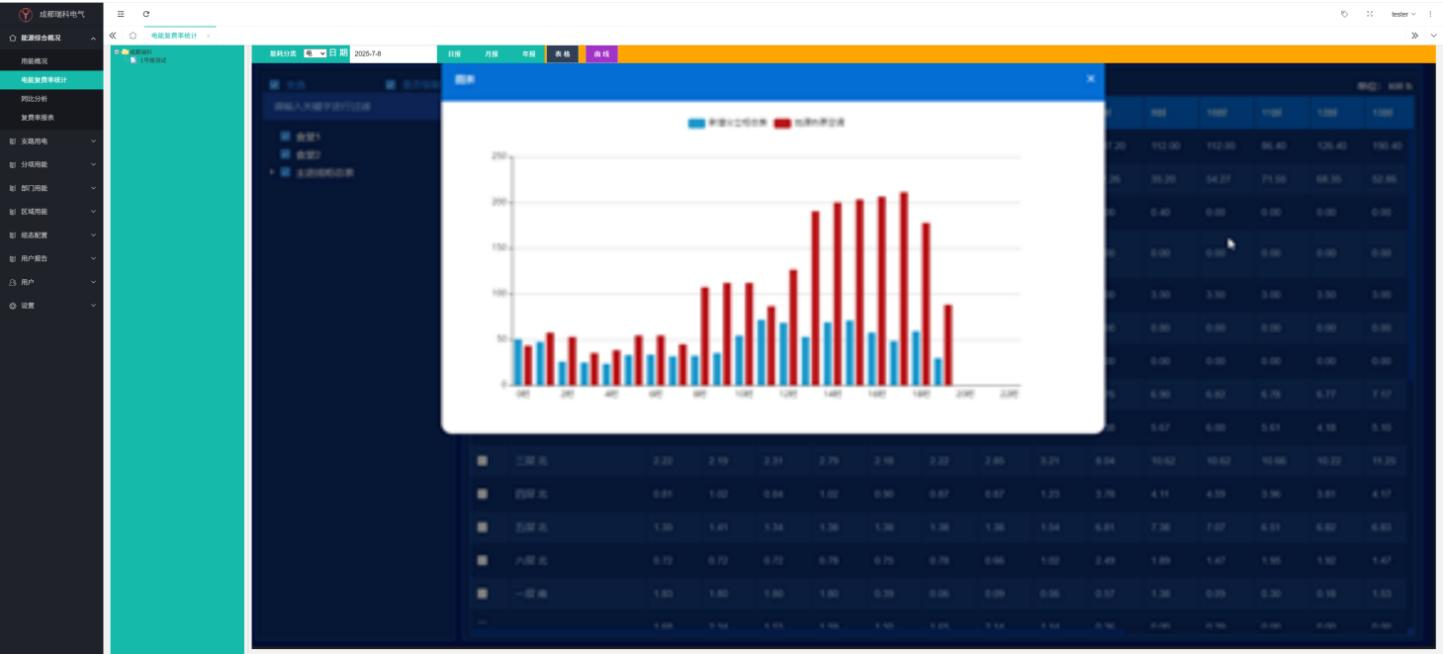

4.9 夜間能耗分析 夜間能耗以表格、曲線、餅圖等形式對選擇支路分類能源在指定時段工作時間與非工作時間用能統計對比，支持導出 報表。
4.10 設備管理 設備管理包括，設備類型、設備臺賬、維保記錄等功能。輔助用戶合理管理設備，確保設備的運行。

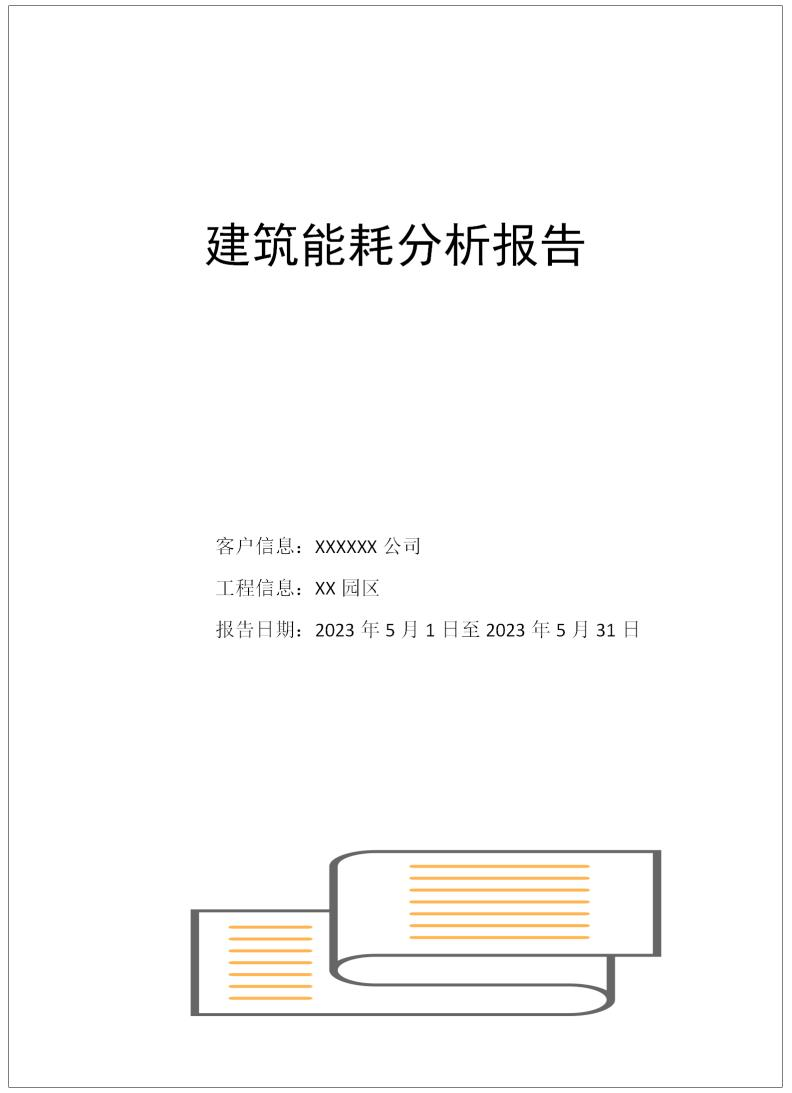

4.11 用戶報告 用戶報告針對選定的建筑自動統計各能源的月使用的同環比趨勢，并提供簡單的能耗分析結果，針對用電提供單獨的 復費率用能分析，報告可編輯。

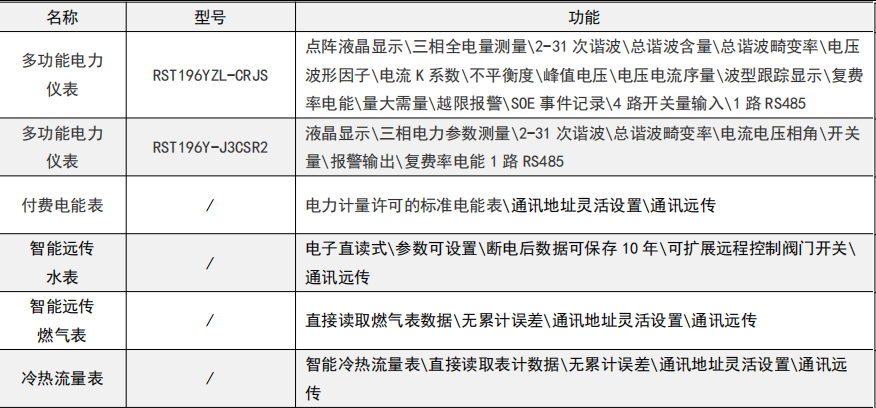

五、設備選型
